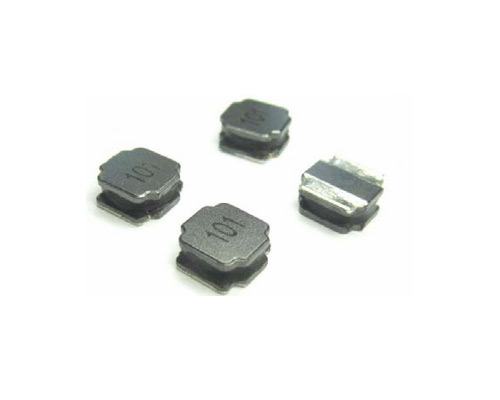

J-HSR201610A Series

J-HSR201610A Series

Surface mount, small and ultra-thin inductors

Characteristics of high power, high saturation, and low resistance

Alloy material

The magnetic adhesive coating structure greatly reduces noise, with a closed magnetic circuit design, less magnetic leakage, and strong EMI resistance


Product parameters

Series Model PDF 电感值(μH) 共模阻抗(Ω) 阻抗(Ω) 电感/阻抗公差 测试条件 DCR(mΩ) 饱和电流TYP(A) 温升电流TYP(A) 用途 状态 工作温度(℃) 长(mm) 宽(mm) 高(mm) 封装 屏蔽 材质
HSR alloy magnetic adhesive inductor J-HSR201610A-R24M 0.24 - - - @1MHz, 1V . 40.0 5.50 3.45 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-R47M 0.47 - - - @1MHz, 1V . 49.0 4.70 3.10 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-R68M 0.68 - - - @1MHz, 1V . 65.0 3.50 2.50 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-1R0M 1.0 - - - @1MHz, 1V . 70.0 3.05 2.55 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-1R5M 1.5 - - - @1MHz, 1V . 130.0 2.30 2.00 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-2R2M 2.2 - - - @1MHz, 1V . 170.0 2.15 1.70 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-4R7M 4.7 - - - @1MHz, 1V . 425.0 1.50 1.00 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
HSR alloy magnetic adhesive inductor J-HSR201610A-100M 10 - - - @1MHz, 1V . 826.0 0.95 0.75 - - 工作温度范围：-40℃ ~ +125℃（包含产品表面温升） 2.00 2.00 1.08 201610 磁屏蔽 合金
