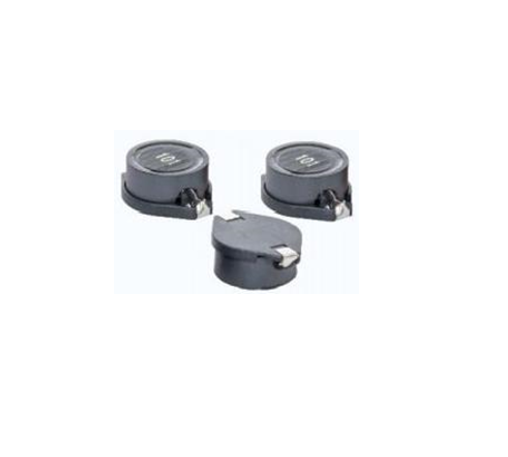

IRSF3316 Series

IRSF3316 Series


主要用于扼流
通用于低、高带通滤波

产品参数

系列 型号 PDF 电感值(μH) 共模阻抗(Ω) 阻抗(Ω) 电感/阻抗公差 测试条件 DCR(mΩ) 饱和电流TYP(A) 温升电流TYP(A) 用途 状态 工作温度(℃) 长(mm) 宽(mm) 高(mm) 封装 屏蔽 材质
IRSF-组装类3316-5022系列 IRSF3316-1R0M 1.0 - - - 100KHZ,0.25V 21.0 5.60 5.00 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-1R5M 1.5 - - - 100KHZ,0.25V 22.0 5.20 4.50 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-2R2M 2.2 - - - 100KHZ,0.25V 32.0 5.00 3.80 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-3R3M 3.3 - - - 100KHZ,0.25V 39.0 3.90 3.30 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-4R7M 4.7 - - - 100KHZ,0.25V 54.0 3.20 2.70 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-6R8M 6.8 - - - 100KHZ,0.25V 75.0 2.80 2.20 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-100M 10.0 - - - 100KHZ,0.25V 101.0 2.40 2.00 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-150M 15.0 - - - 100KHZ,0.25V 150.0 2.00 1.50 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-220M 22.0 - - - 100KHZ,0.25V 207.0 1.60 1.30 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-330M 33.0 - - - 100KHZ,0.25V 334.0 1.40 1.10 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-470M 47.0 - - - 100KHZ,0.25V 472.0 1.00 0.80 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-680M 68.0 - - - 100KHZ,0.25V 660.0 0.90 0.70 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-101M 100.0 - - - 100KHZ,0.25V 1100.0 0.80 0.60 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-151M 150.0 - - - 100KHZ,0.25V 1550.0 0.60 0.50 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
IRSF-组装类3316-5022系列 IRSF3316-221M 220.0 - - - 100KHZ,0.25V 2000.0 0.50 0.40 - - –40～+125°C(含自温升) 12.95 9.4 5.21 3316 磁屏蔽
